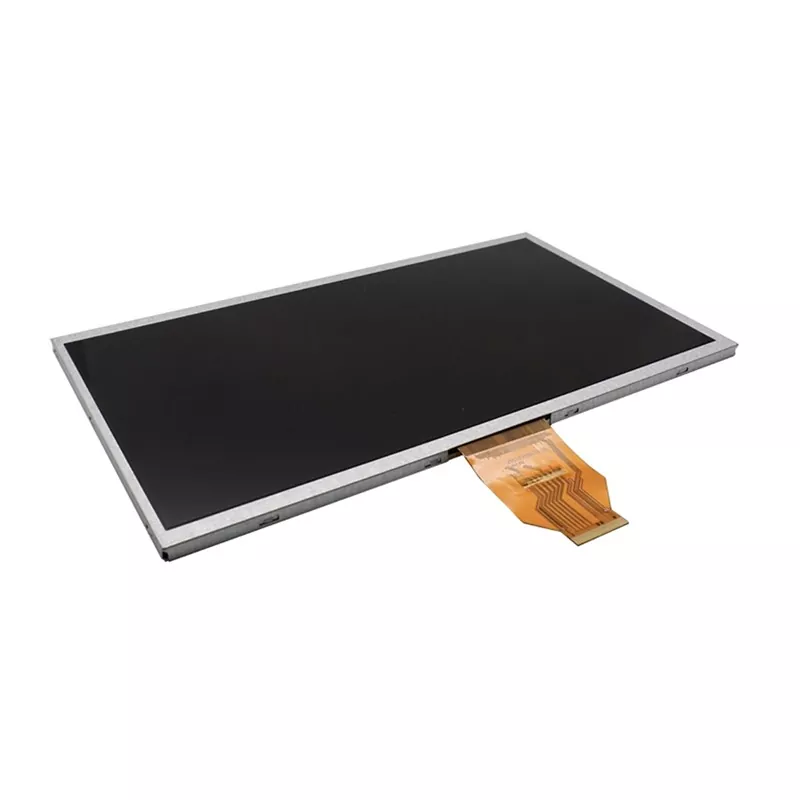

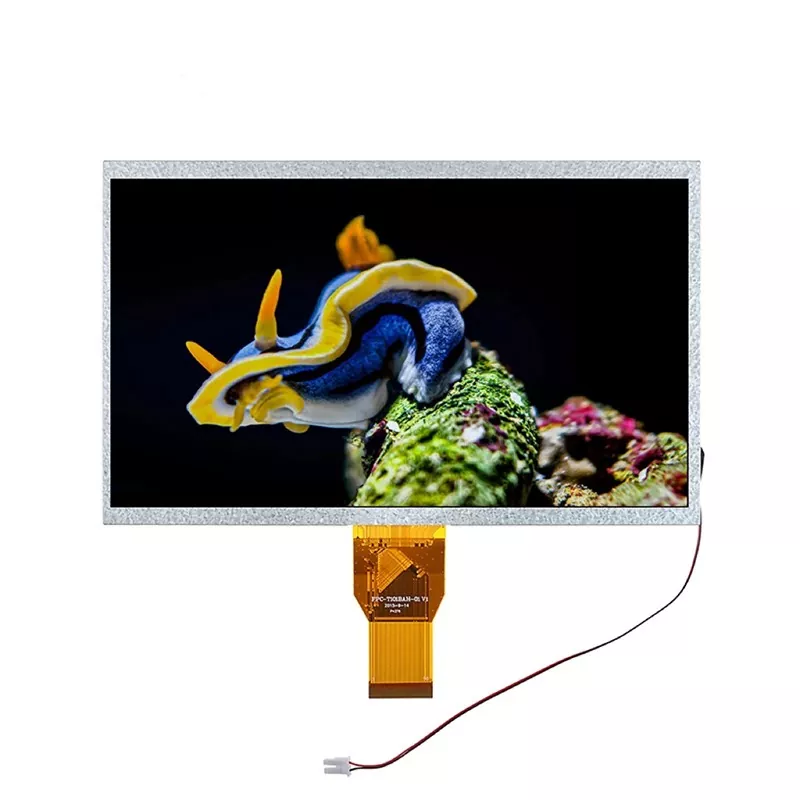

10,1 inch 1024*600 LVDS Mô -đun TFT

Trong thời đại của trí thông minh, mô -đun TFT giúp chúng ta trình bày dữ liệu cần thiết dưới dạng hình ảnh. Chất lượng của mô -đun TFT có tác động quan trọng đến ứng dụng của nó. Những lợi thế của mô -đun TFT Victronix 10.1 inch 1024*600 LVD là gì? Lúc đầu, nó cung cấp cho khách hàng một màn hình cao cấp với độ phân giải 1024 × 600 với màu 16,7m, góc xem 65 ° (tất cả các hướng), độ sáng điển hình 380 cd/m2 và tỷ lệ tương phản 600: 1. Thứ hai, nó vượt qua các thử nghiệm độ tin cậy nghiêm ngặt (đạp xe nhiệt, độ ẩm, dừng) để nó có thể hoạt động ở nhiệt độ khắc nghiệt (-20 ° C đến +70 ° C). Bên cạnh đó, nó không chỉ có giao diện kỹ thuật số LVDS (6 bit/8 bit có thể lựa chọn qua pin SELB) mà còn có đèn nền 3 × 13-LED có tuổi thọ là từ 20.000 đến 50.000 giờ (khả năng duy trì độ sáng 50%). Chúng làm cho nó phù hợp hơn cho các thiết lập công nghiệp và ngoài trời khắc nghiệt hơn.

Mô-đun TFT Victronix 10,1 inch này được sử dụng rộng rãi trong HMI công nghiệp, thiết bị y tế, bảng điều khiển xe, thiết bị thử nghiệm và hệ thống nhúng đòi hỏi hiệu suất hiển thị chất lượng cao, đáng tin cậy.

Thông số kỹ thuật chung

VXT101MBAH-02 là mô-đun TFT-LCD. Nó bao gồm một bảng điều khiển TFT-LCD, IC trình điều khiển, FPC, một đơn vị ánh sáng ngược. Vùng hiển thị 10.1 ¢ chứa 1024 x 600 pixel và có thể hiển thị tối đa 16,7m màu. Sản phẩm này phù hợp với tiêu chí môi trường ROHS.

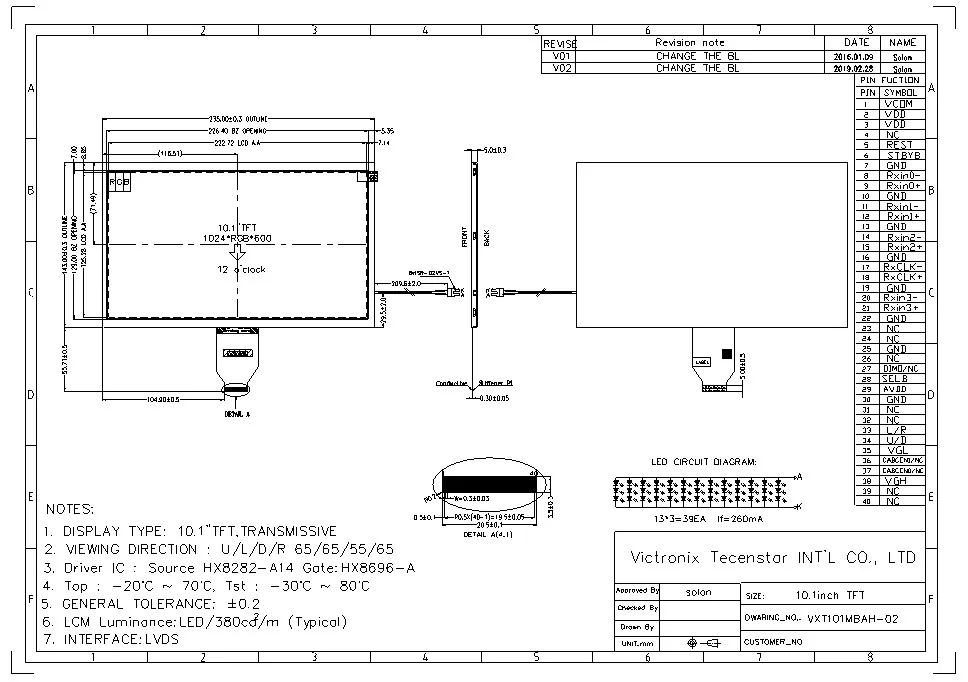

Bản vẽ phác thảo
