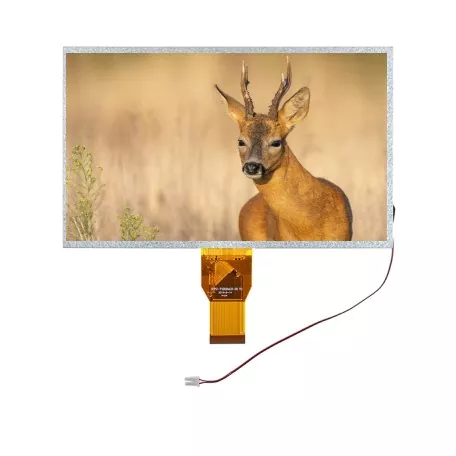

10,1 inch 1024 × 600 WXGA LVDS Mô -đun TFT

TFT LCD là một loại màn hình tinh thể lỏng sử dụng công nghệ bóng bán dẫn màng mỏng để nâng cao chất lượng hình ảnh và nó có nhiều ứng dụng trong cuộc sống hàng ngày. Là một nhà sản xuất và nhà cung cấp mô -đun TFT chuyên nghiệp ở Trung Quốc, điều gì làm cho mô -đun TFT Victronix 10,1 inch 1024 × 600 WXGA khác với các nhà sản xuất khác? Đầu tiên, nó cung cấp độ sáng điển hình là 350 cd/m2, 60 ° (3, 9, 12 giờ), các góc xem rộng 45 ° (6 giờ) và tỷ lệ tương phản là 500: 1, đảm bảo khả năng đọc tuyệt vời từ các góc khác nhau. Thứ hai, nó tích hợp một đơn vị đèn nền sử dụng 39 đèn LED màu trắng với tuổi thọ điển hình từ 30.000 đến 50.000 giờ (đến 50% độ sáng ban đầu), đảm bảo khả năng hiển thị rõ ràng trong mọi điều kiện ánh sáng. Ngoài ra, nó hỗ trợ giao diện LVDS với IC Trình điều khiển HX8282A14 + HX8696. Ngoài ra, nó vượt qua thử nghiệm môi trường nghiêm ngặt, bao gồm cả sốc nhiệt (-30 ° C ↔ +80 ° C chu kỳ), lưu trữ độ ẩm (60 ° C/90% RH) và rung động cơ học, đảm bảo nó có thể hoạt động liền mạch trên phạm vi nhiệt độ mở rộng (0 ° C đến +50 ° C).

Màn hình TFT 10,1 inch này của Victronix thường được sử dụng trong các tấm HMI công nghiệp, các thiết bị y tế di động, thiết bị đầu cuối điểm bán, hệ thống nhúng và hiển thị vận chuyển trong đó khả năng hiển thị rõ ràng, độ chính xác màu sắc và hiệu suất mạnh mẽ là rất cần thiết.

Thông số kỹ thuật chung

VXT101BAH-02 là mô-đun TFT-LCD. Nó bao gồm một bảng điều khiển TFT-LCD, IC trình điều khiển, FPC, một đơn vị ánh sáng ngược. Vùng hiển thị 10.1 chứa 1024 x 600 pixel và có thể hiển thị tối đa 16,7m. Sản phẩm này phù hợp với tiêu chí môi trường của ROHS

Bản vẽ phác thảo
