3.5 '' 640x480 Mô -đun TFT IPS dọc

Những lợi thế của Victronix 3.5 '' 640x480 Mô -đun IPS TFT theo chiều dọc trong tình huống cạnh tranh của các nhà sản xuất mô -đun TFT là gì? Lúc đầu, nó cung cấp độ sáng điển hình cao 400 cd/m2, tỷ lệ tương phản điển hình là 800: 1 và các góc xem rộng 80 độ theo mọi hướng (3, 6, 9 và 12 giờ), đảm bảo khả năng đọc tuyệt vời từ các vị trí khác nhau. Thứ hai, nó có đèn nền LED đồng đều (đồng nhất 80% điển hình) với tuổi thọ định mức từ 20.000 đến 50.000 giờ (đến 50% độ sáng ban đầu ở 25 ° C, 20mA), đảm bảo rằng nó có thể được sử dụng cho độ trong và giờ sử dụng trong các tình huống ánh sáng khác nhau. Ngoài ra, nó tuân thủ các tiêu chuẩn IEC/GB chính về độ tin cậy bao gồm hoạt động/lưu trữ nhiệt độ cao/thấp, độ ẩm, sốc nhiệt, rung, sốc cơ học và bảo vệ ESD (± 8kV không khí, tiếp xúc ± 4kV) để vận hành liền mạch trên phạm vi nhiệt độ mở rộng (-20 ° C đến +70 ° C). Ngoài ra, nó tích hợp bảng điều khiển TFT-LCD, IC trình điều khiển (NV3052C), FPC và đơn vị đèn nền LED màu trắng (6 đèn LED) vào dấu chân nhỏ gọn chỉ có 76,74mm (W) × 63,74mm (H) × 3,2mm (D) Vùng hiển thị hoạt động là 70,08mm × 52,56mm.

Mô-đun TFT Victronix 3,5 inch này được sử dụng rộng rãi trong các tấm HMI công nghiệp, thiết bị y tế di động, thiết bị kiểm tra và đo lường, hệ thống nhúng, thiết bị đầu cuối cầm tay và bất kỳ ứng dụng nào yêu cầu màn hình chất lượng cao, đáng tin cậy trong một yếu tố hình thức nhỏ gọn.

Thông số kỹ thuật chung

VXT350MSGV-01 3.5 '' 640x480 Mô-đun IPS TFT dọc là mô-đun TFT-LCD. Nó bao gồm một bảng điều khiển TFT-LCD, IC trình điều khiển, FPC, một đơn vị ánh sáng ngược. Vùng hiển thị 3,45 ¢ chứa các pixel x480 640x (RGB) và có thể hiển thị tối đa 16,7m. Sản phẩm này phù hợp với tiêu chí môi trường ROHS.

LƯU Ý 1: Tinh điệu màu được thay đổi một chút bởi nhiệt độ và điện áp lái xe.

Lưu ý 2: Không có FPC và hàn.

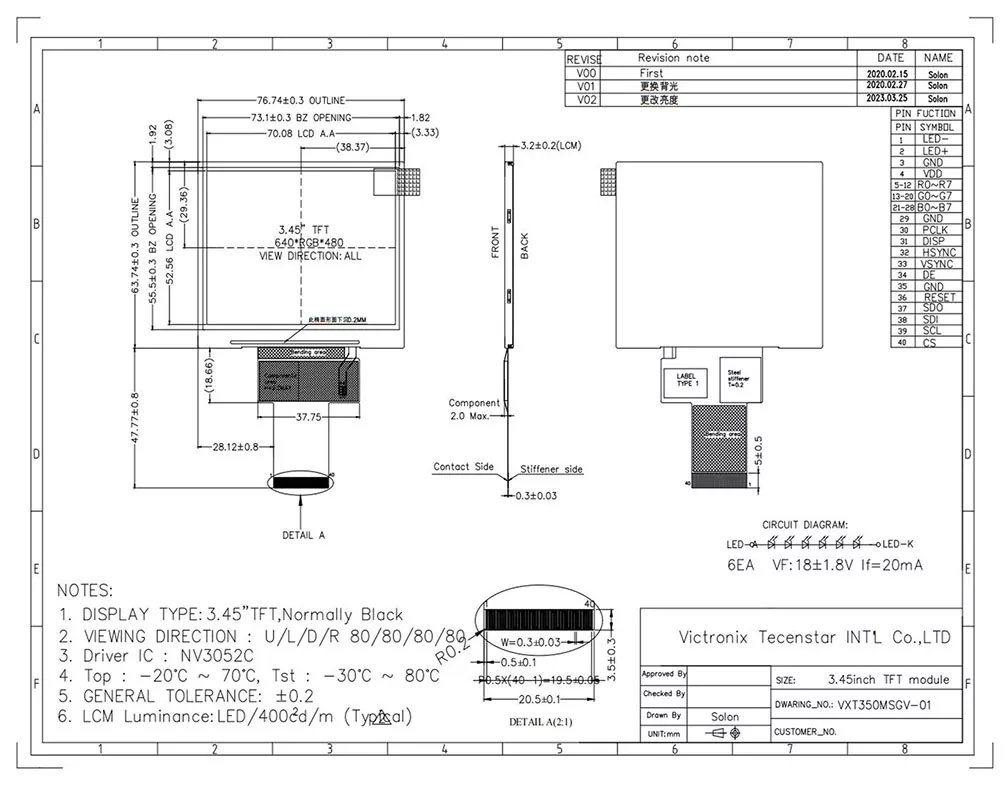

Bản vẽ phác thảo
