Mô -đun TFT cảm ứng điện dung 3,5 inch 54Pins

Vì mô -đun TFT được sử dụng rộng rãi trong cuộc sống, các nhà sản xuất và nhà cung cấp đang ngày càng ngày càng. Điều gì làm cho Victronix 3,5 inch 54pins này TFT mô -đun TFT khác với các nhà sản xuất khác? Lúc đầu, công nghệ IPS của nó cung cấp màu sắc nhất quán và độ trong trên góc xem rộng 80 độ theo mọi hướng (3/6/9/12 o'Clock), độ sáng điển hình 250 cd/m-m², màu 16,7m và tỷ lệ tương phản điển hình cao là 800: 1. Thứ hai, nó hỗ trợ cả RGB song song 24 bit (6-8 MHz DCLK) và các giao diện RGB nối tiếp 8 bit (15-21MHz DCLK), có thể định cấu hình qua chân PS. Bao gồm các tín hiệu điều khiển thiết yếu (HSYNC, VSYNC, DE, DCLK) và điều khiển hướng quét (VD, HD). Nó có giao diện cảm ứng điện dung với bộ điều khiển CTP FT5346 trên bo mạch, cho phép đầu vào cảm ứng đáp ứng thông qua kết nối I²C tiêu chuẩn (SCL, SDA, Int, Reset). Bên cạnh đó, nó có hệ thống đèn nền trắng do 6s dẫn đầu với tuổi thọ 50.000 giờ, duy trì khả năng duy trì độ sáng 50%, đảm bảo sử dụng lâu dài trong các ứng dụng công nghiệp khác nhau. Ngoài ra, nó vượt qua các thử nghiệm căng thẳng môi trường nghiêm ngặt, bao gồm hoạt động/lưu trữ nhiệt độ cao/thấp, sốc nhiệt, rung (10-55Hz), sốc cơ học (100G) và ESD (± 2kV HBM) để hoạt động đáng tin cậy ở nhiệt độ cực mạnh (-20 ° C đến +70 ° C).

Màn hình LCD 3,5 inch này của Victronix là hoàn hảo cho HMI công nghiệp, thiết bị y tế, thiết bị di động, bộ điều khiển nhà thông minh, ki-ốt và bất kỳ ứng dụng nào yêu cầu giao diện hiển thị cảm ứng chất lượng cao, đáng tin cậy trong không gian chật hẹp.

Đặc điểm kỹ thuật chung

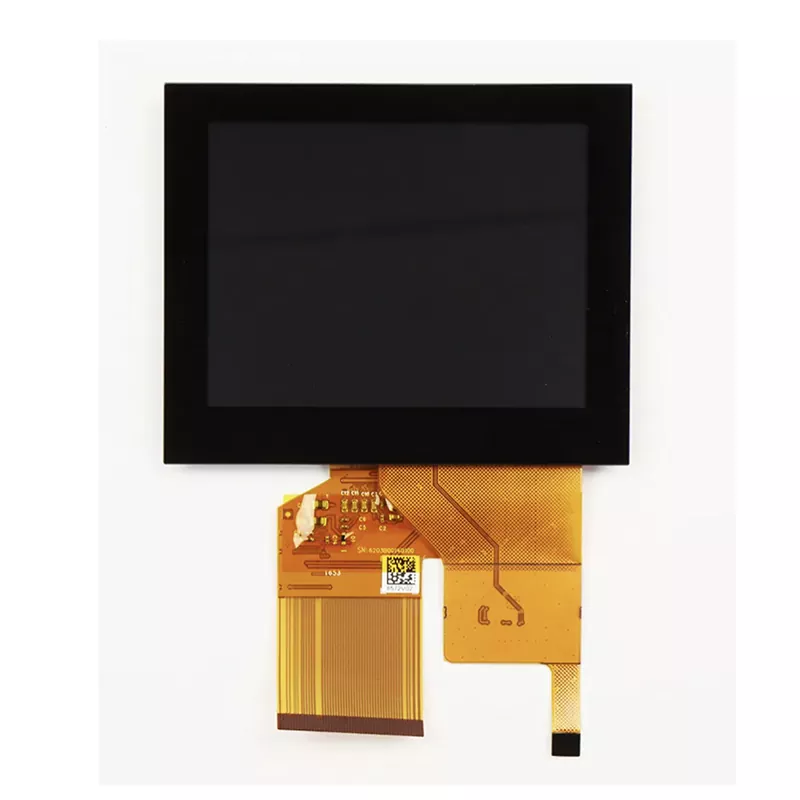

VXT350MHLS-03C 3,5 inch 54Pins Touch Touch Module là mô-đun TFT-LCD. Nó bao gồm bảng điều khiển TFT-LCD, IC trình điều khiển, FPC, Đèn chiếu sáng trở lại.

LƯU Ý 1: Tinh điệu màu được thay đổi một chút bởi nhiệt độ và điện áp lái xe.
Lưu ý 2: Không có FPC và hàn. Với CTP

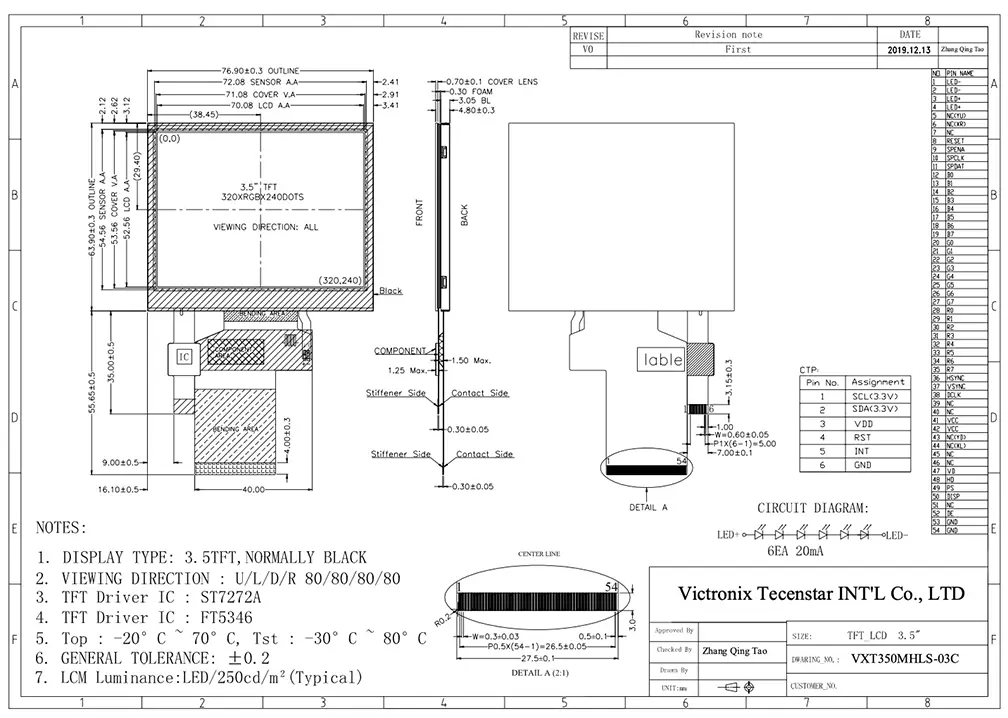

Phác thảo.Drawing
