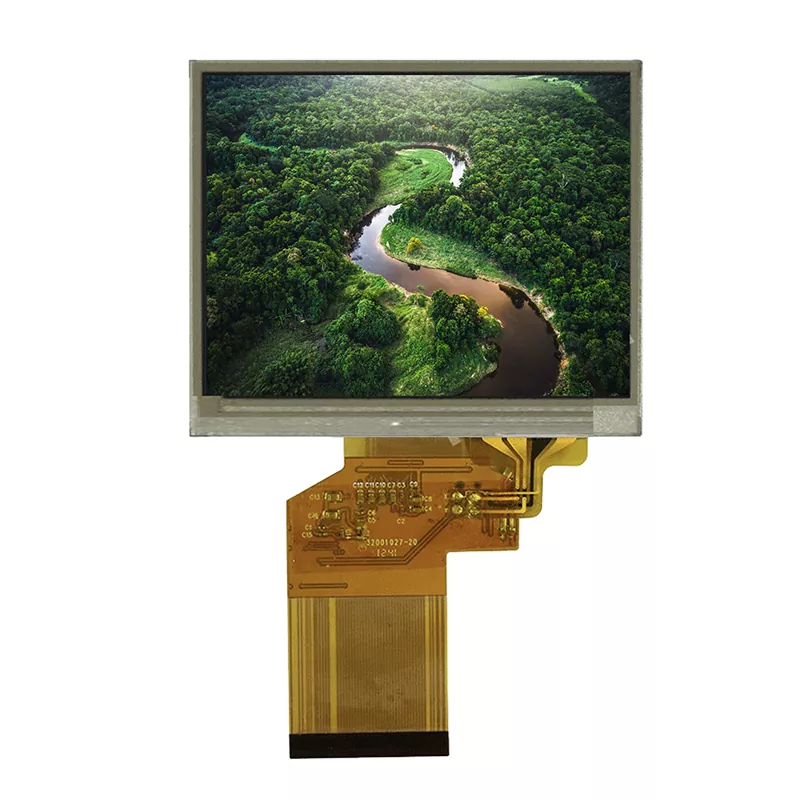

Mô -đun TFT cảm ứng điện trở 3,5 inch

VXT350MLH-03P là một trong những mô-đun TFT tiêu chuẩn TFT TFT của Trung Quốc Victronix, với màn hình cảm ứng điện trở. Khu vực mô-đun TFT cảm ứng 3,5 inch có chứa 320 x 240 pixel và có thể hiển thị màu tối đa 16,7m. Sản phẩm này phù hợp với tiêu chí môi trường ROHS.

Người mẫu:VXT350MLH-03P

Gửi yêu cầu Tải xuống PDF

Mô tả Sản phẩm

Mô-đun hiển thị LCD TFT 3,5 inch này là 320x240 pixel, tỷ lệ khung hình 4: 3. Nó kết hợp IC HX8238D và có bảng điều khiển cảm ứng điện trở 4 dây. Mô-đun này hỗ trợ các giao diện RGB 24 bit và mô-đun TFT-LCD này được thiết kế ở chế độ cảnh quan với mức độ sáng 300 nits (giá trị điển hình). Điện áp cung cấp năng lượng dao động từ 3.0V đến 3,6V, với giá trị điển hình là 3,3V. Nó có khả năng hoạt động trong nhiệt độ từ -20 đến +70, trong khi nhiệt độ lưu trữ của nó nằm trong khoảng từ -30 đến +80.

Mô -đun TFT cảm ứng điện trở 3,5 inch này được sử dụng rộng rãi cho điện thoại cửa video, nhà thông minh, GPS, máy quay, ứng dụng máy ảnh kỹ thuật số, thiết bị công nghiệp và các sản phẩm điện tử khác đòi hỏi màn hình bảng phẳng chất lượng cao, hiệu ứng hình ảnh tuyệt vời.

Thông số kỹ thuật chung

VXT350MLH-03P là mô-đun TFT-LCD. Nó bao gồm một bảng điều khiển TFT-LCD, IC trình điều khiển, FPC, TP ， một đơn vị ánh sáng ngược. Vùng hiển thị 3,5 "chứa 320 x 240 pixel và có thể hiển thị tối đa 16,7m. Sản phẩm này phù hợp với tiêu chí môi trường của RoHS.

Mục	Nội dung	Đơn vị	Ghi chú
Loại LCD	TFT	-
Hiển thị màu sắc	16,7m
Xem hướng	12	Giảm giờ
Hướng đảo ngược tỷ lệ màu xám	6	Giảm giờ
Nhiệt độ hoạt động	-20 ~+70	℃
Nhiệt độ lưu trữ	-30 ~+80	℃

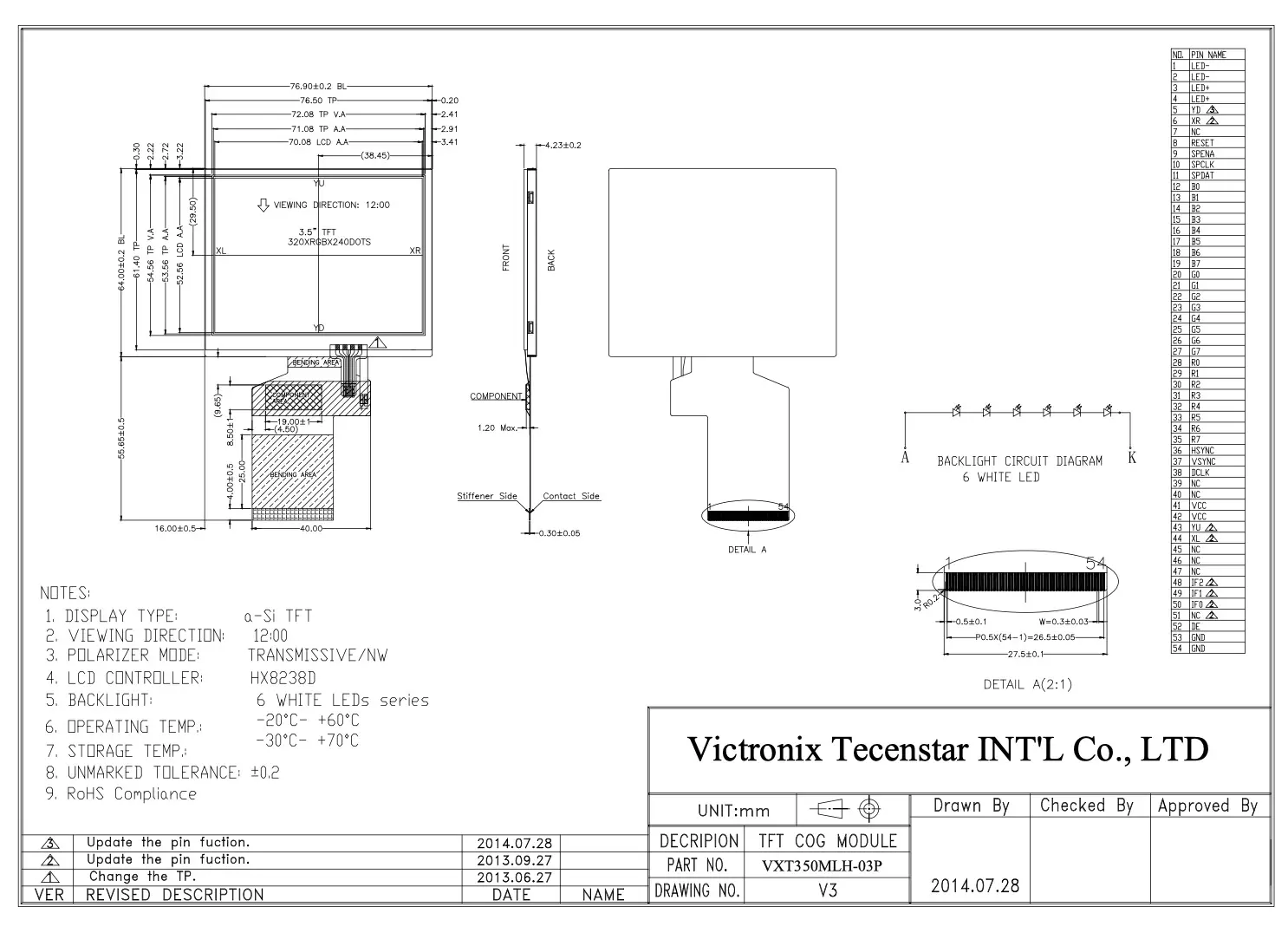

Kích thước mô -đun	Tham khảo bản vẽ phác thảo	mm
Vùng hoạt động (W × H)	70,08 × 52,56	mm
Số lượng chấm	320 × RGB × 240	dấu chấm
Người điều khiển	HX8238D	-
Điện áp cung cấp điện	3.3	V
Kích thước phác thảo	Tham khảo phác thảo vẽ	-
Đèn nền	6-Led (màu trắng)	PC
Cân nặng	---	g
Chuyển dữ liệu	RGB-24Bit	-
