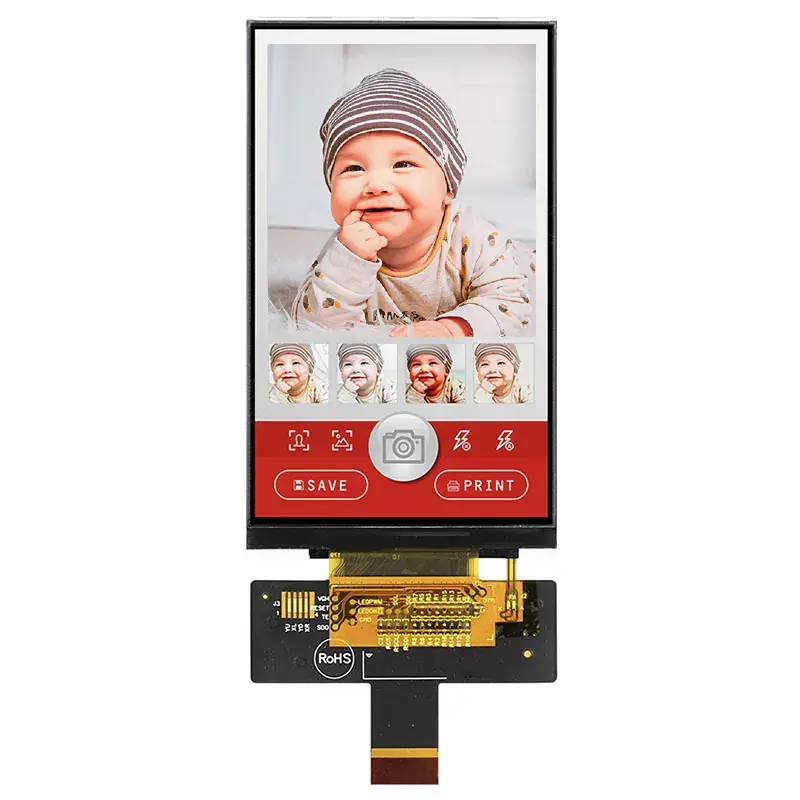

Mô -đun TFT 3,97 inch 480x800

VXT397TVI-03 là mô-đun hiển thị IPS TFT-LCD 3,97 inch với độ phân giải 480 x 800 pixel. Mô -đun LCD 3.97 inch này hỗ trợ giao diện RGB 18 bit và có bảng điều khiển IPS, cung cấp góc nhìn rộng hơn: 80 / phải: 80 / lên: 80 / xuống: 80 độ (điển hình), tỷ lệ tương phản là 700: 1 (giá trị điển hình) và độ sáng của 300 nits (giá trị loại). Bảng điều khiển có bề mặt chói, tăng cường hiệu suất độ sáng trong môi trường tối hơn bằng cách phản ánh nhiều ánh sáng hơn và góp phần cải thiện khả năng hiển thị. Ngoài ra, một bề mặt chiếu sáng giúp duy trì độ bão hòa màu, làm cho hình ảnh hiển thị rực rỡ và thực tế. Bề mặt hiển thị thường gây ra ít tổn thất ánh sáng hơn, nâng cao hiệu quả tổng thể của màn hình.

Màn hình LCD 3,97 inch này hoạt động ở chế độ chân dung và tích hợp IC Trình điều khiển ST7701S trên mô-đun. Phạm vi điện áp cung cấp giao diện là 2,6V đến 3,6V. Mô -đun TFT có thể hoạt động ở nhiệt độ từ -20 ° C đến +70 ° C, với nhiệt độ lưu trữ từ -30 ° C đến +80 ° C. Nó phù hợp cho các thiết bị công nghiệp nhỏ, hệ thống giám sát bảo mật, thiết bị cầm tay và các ứng dụng như máy ảnh Dash.

Thông số kỹ thuật chung

VXT397MTVI-03 3.97 inch 480x800 Mô-đun TFT IPS là mô-đun TFT-LCD. Nó bao gồm một bảng điều khiển TFT-LCD, IC trình điều khiển, FPC, một đơn vị ánh sáng ngược. Vùng hiển thị 3.97 chứa 480 x800pixel và có thể hiển thị tối đa 262K. Sản phẩm này phù hợp với tiêu chí môi trường ROHS.

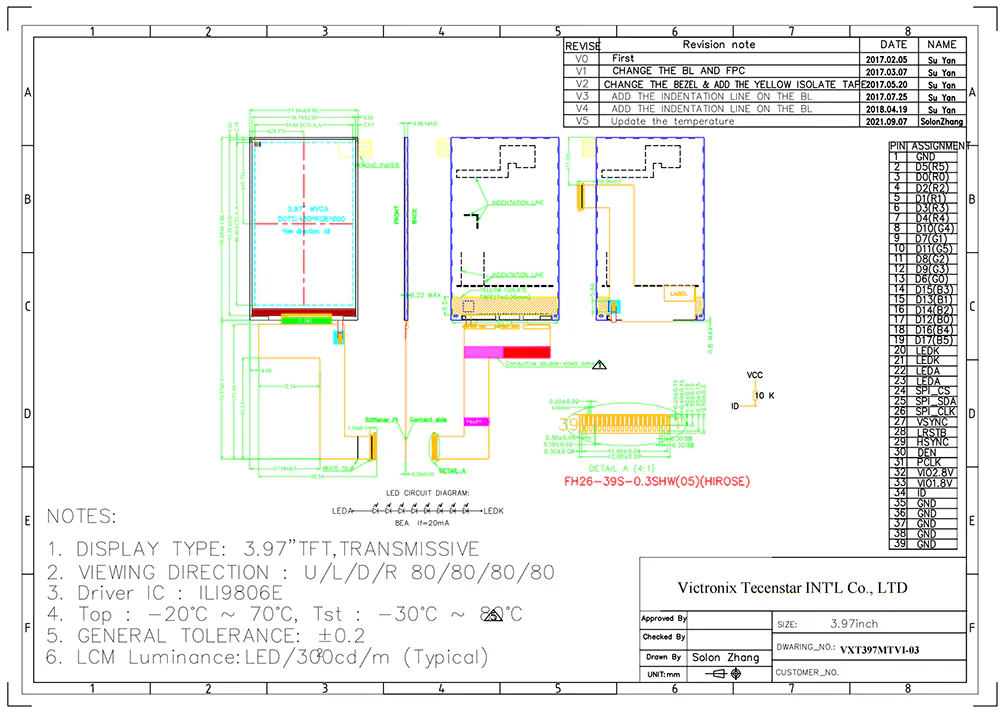

Bản vẽ cơ học
